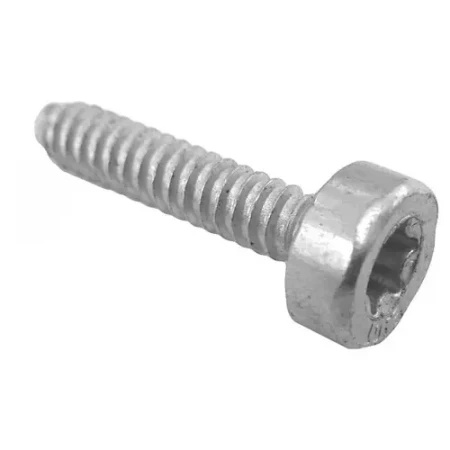

Stihl Torx šraf is-d4x20 9075 478 3022 ( 3027 )

Opis proizvoda

Ovaj originalni Torx šraf (pan head self-tapping screw) unutrašnjeg profila zvijezde (IS) dimenzija D4x20 mm predstavlja kritičnu veznu komponentu u unutrašnjoj arhitekturi STIHL uređaja. Zbog specifične geometrije navoja, ovaj šraf je prvenstveno klasifikovan kao „plast-vijak“ – samonarezujući šraf dizajniran da samostalno urezuje precizan navoj direktno u tehničku plastiku ili legure kućišta tokom prve ugradnje. Uglavnom se koristi za fiksiranje elektronskih modula (bobina), sklopova poteznog startera, unutrašnjih vođica, elektronike paljenja i maski motora. Njegova ključna uloga je obezbeđivanje maksimalne sile stezanja delova koji su pod konstantnim uticajem visokih frekvencija i radnih vibracija dvotaktnih motora. Kao originalni OEM deo, šraf ima precizno definisan korak i dubinu navoja koji garantuju da plastično sedište u kućištu neće naprsnuti ili se deformisati tokom montaže. Zaobljena cilindrična glava (pan head) raspoređuje aksijalni pritisak ravnomerno na podlogu, dok unutrašnji Torx prihvat (IS) omogućava mašinsko i ručno zavrtanje bez proklizavanja alata i oštećenja same glave šrafa. Do oštećenja ili potrebe za zamenom najčešće dolazi kada se prilikom nestručnog servisa koristi klasičan krstasti ili neodgovarajući odvijač, usled čega se uništi Torx profil, ili kada se šraf pretegne izvan fabrički propisanih momenata sile (tightening torques), što dovodi do proklizavanja u plastičnom ležištu. Prilikom ugradnje novog šrafa u već postojeći plastični navoj, preporučuje se da šraf prvo lagano okrenete rukom unazad dok ne „klikne“ u stari žleb, a zatim ga dotegnete odgovarajućim Torx ključem. Ključne karakteristike Tip dela: Originalni deo (OEM) Kataloški broj (OEM): 9075 478 3022 (90754783022) Oznaka i dimenzije: IS-D4x20 (Unutrašnji Torx profil / Prečnik navoja 4 mm / Dužina tela 20 mm) Tip navoja: Samonarezujući (za tehničku plastiku i lake legure) Pozicija ugradnje: Sistemi paljenja, kućišta startera, cilindarske maske (Ignition system, Rewind starter, Cylinder) Funkcija: Čvrsto spajanje mehaničkih i električnih sklopova uz visoku otpornost na samoodvrtanje usled vibracija Jedinica mere: Prodaje se po komadu Kompatibilni modeli STIHL motorne testere (hobi, laka i profesionalna klasa) STIHL MS 170 2-MIX, MS 180 (Sklop pritezanja i kućišta) STIHL MS 162, MS 172, MS 182, MS 212 (Novije generacije testera) STIHL MS 192 T, MS 192 C-E, MS 193 T, MS 194 T (Specijalizovani modeli za arboriste) STIHL MS 151 TC-E, 017, 017 C, 019 T, MS 231 C-BE STIHL motorni trimeri, čistači i leđni uređaji STIHL FS 120, FS 120 2-MIX, FS 250, FS 350 STIHL FS 235, FR 235, FR 350 (Sklopovi paljenja i startera) STIHL BR 800 C-E (Snažni leđni duvač) STIHL HL 94 C-E, KM 94 RC-E, KM 235 R, SP 92 C-E, BT 121
